产品名称：360°全景安全驾驶辅助系统（简称360环视）

产品型号：CK-F360

产品规格：123*81*25mm

适用领域：公交车、大巴车、危险品运输车等商用车以及工程车、环卫车、商砼车、消防车、景区游览车、装载机、叉车等特种车辆等。

产品简介：

  CK-F360全景环视系统（360环视）是一款适用于大巴、卡车等商用车及工程车、特种车辆等的360°全景驾驶辅助系统，系统通过安装在车身周围前后左右的4个超广角、高清夜视摄像头，实时采集车身四周的高清视频画面，在图像处理器中经过畸变矫正、透视变换、图像拼接和融合等处理，最终合成车身周围360°的鸟瞰全景画面，并显示在车载显示屏上，为司机提供360°全景驾驶辅助。本产品可帮助驾驶人员消除车身周围的视觉盲区，从而有效降低交通事故的发生概率。同时，系统还具有4路高清录像功能，可为交通事故、突发事件等状况，提供有效证据、还原事故真相

产品功能特点：

（1）全景影像

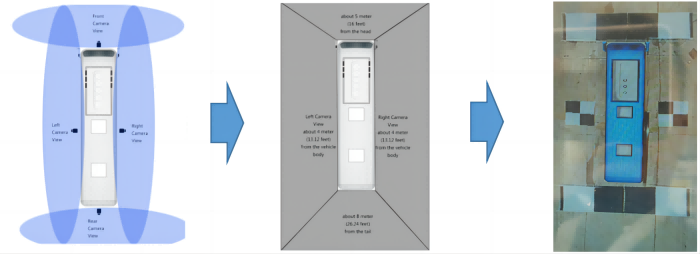

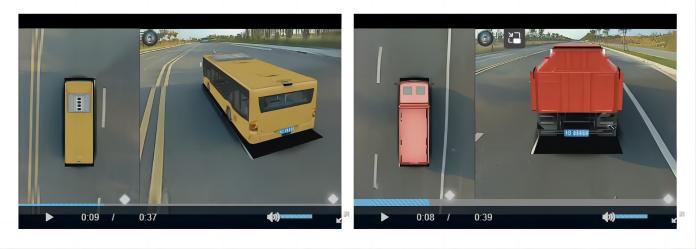

4路超大广角高清夜视全景摄像头分别安装在车身前、后、左、右，实时采集车身周围视频画面，经过畸变校正、透视变换和全景拼接融合等处理，生成车身周围360°全景影像，如图1所示。

（2）车外单视图

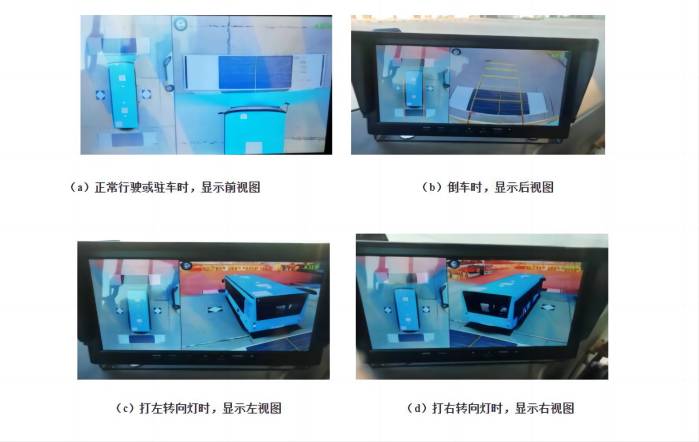

系统除提供全景视图辅助以外，还提供车身外前、后、左、右单个视图，单视图随着车辆行驶状态自动切换，如图2所示

（3） 高清录像

系统支持4路全景高清视频循环录像，并可对关键视频进行保护。记录的视频既支持本地回放，也可支持PC端播放

（4）视频存储

系统外挂USB口，支持外挂U盘存储介质，最高2TB。

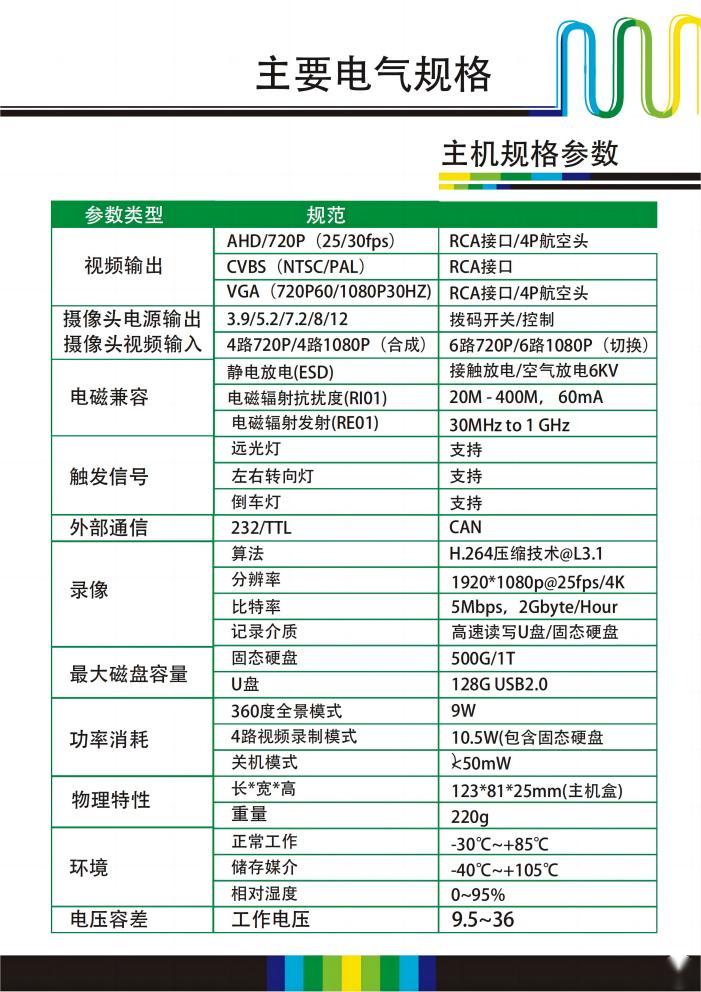

（5）技术参数：

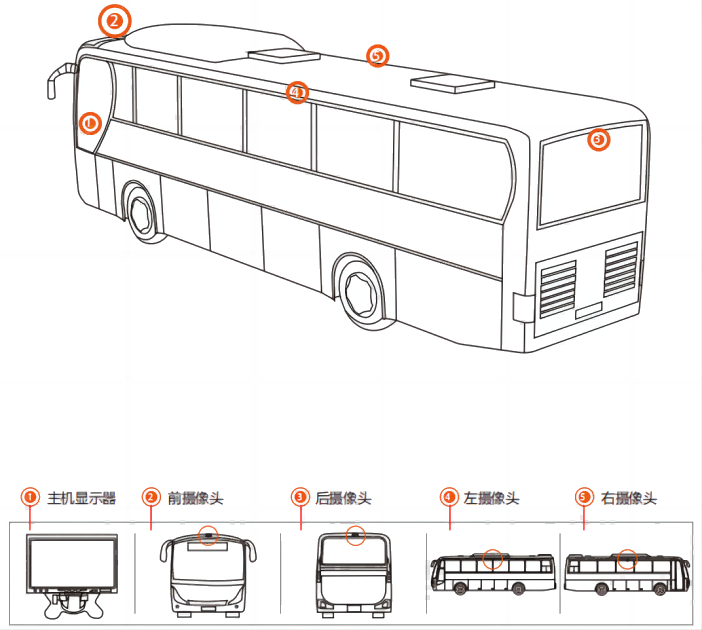

安装施工图：

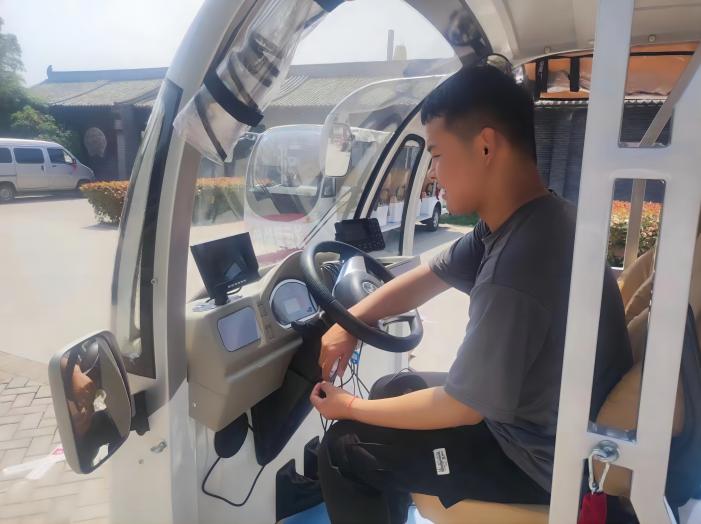

 360环视主机接线安装

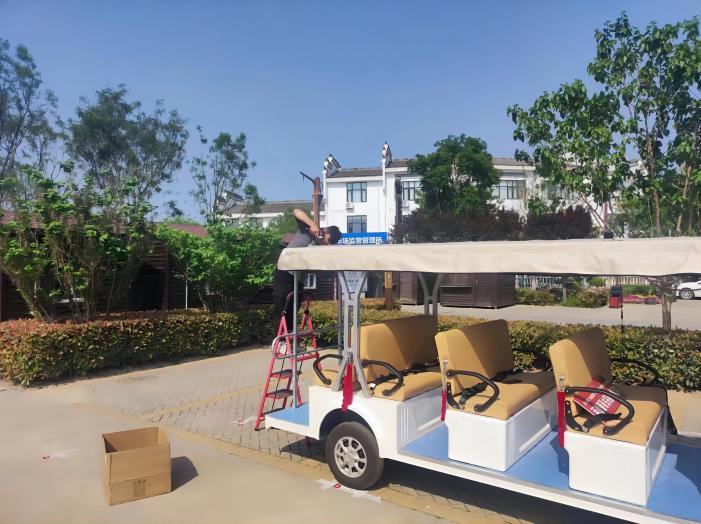

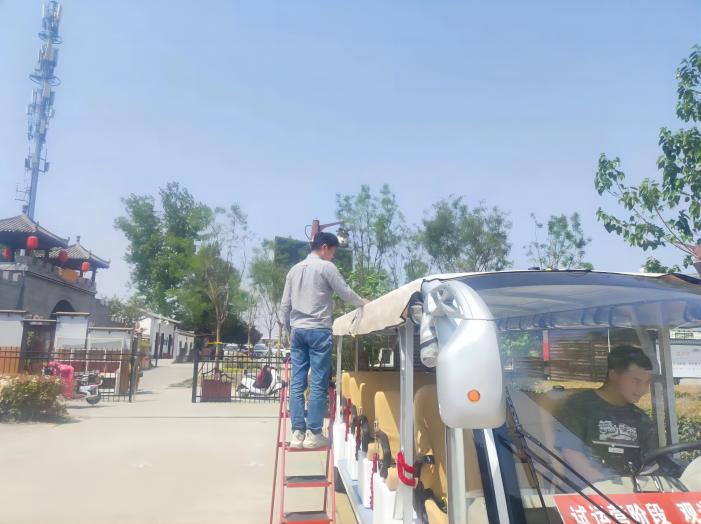

360环视摄像机安装（图1）

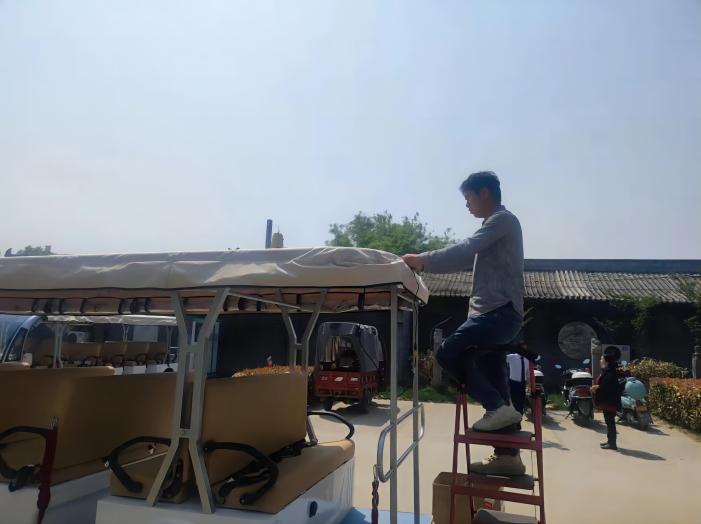

360环视摄像机安装（图2）

360环视摄像机安装（图3）

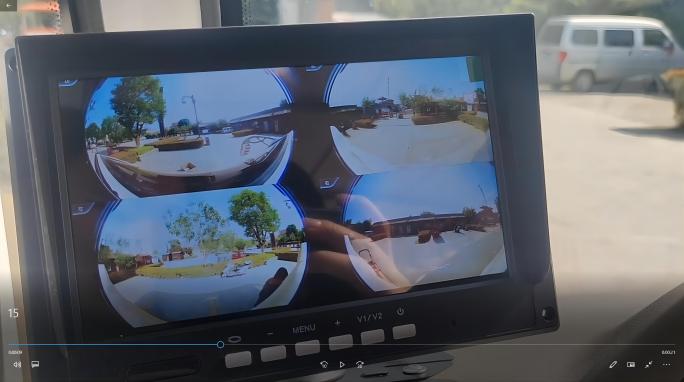

安装效果图：
